RK-650B
發布：2016-05-26 10:09:06
摘要：
產品標題：RK-650B
產品描述：......
金正RK系列精密高速雕銑機集雕刻機銑銷功能于一體，廣泛應用于磨具、電極的加工、零件生產、汽車輪胎、制鞋、玩具、眼鏡、小金、工藝品以及石墨電極的加工等行業。能對鋼材、銅材等金屬材料石墨,有機玻璃,塑料等非金屬材料進行立式銑削或雕刻加工。
加工實例：
特佳的結構剛性
機床所有主要結構鑄件都是采用高級米漢納鑄鐵制成，經應力消除處理，展現卓越的穩定性且長期不易變形
卓越的傳動系統
所有雕銑機均采用兩端固定支撐設計并配合適當?shù)念A拉力，絲桿兩端均使用兩個高精度角推軸承固定以提高剛性，將機床的自振頻率提高至正常的使用范圍以外，以保證高動態加工精度，令伺服系統調裝變得輕松容易
三軸滾珠絲桿與驅動馬達為直結式傳動，可有效消除絲桿背隙，具有精密的傳動效果，滾珠絲桿裝配均經預拉處理可將熱變形降至最低程度
為確保質量，傳動系統內的全部零組件均采用知名廠牌的高規格零部件
一體成形龍門結構
一體成形龍門結構，具有絕好的對稱性和極佳的剛性，超寬超厚的立柱和橫梁，內壁采用加強筋的網狀結構，確保長久的剛性和精度要求。

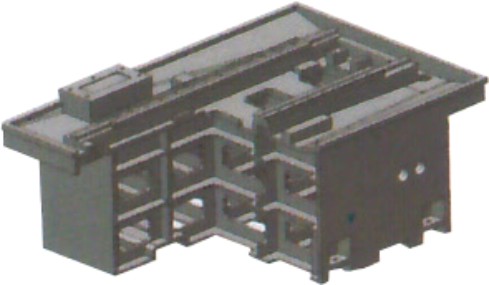

高剛性箱型底座
底座采用多層肋骨補強的超強剛性箱式設計，確保在重負載的機體產生變形及高速加工時的振動造成變形時，都減至可能的最低值，確保定位精度，運動直線度等，永遠都在精確度規格范圍內。
|
項目 |
單位 |
RK-650B /S |
|
工作臺尺寸 |
mm |
500×600 |
|
X/Y/Z三軸行程 |
mm |
600×500×250 |
|
龍門寬度 |
mm |
750 |
|
工作臺最大負荷 |
kg |
300 |
|
主軸規格 |
|
ER25/BT30 |
|
主軸外徑 |
mm |
125 |
|
最大刀具直徑 |
mm |
16/20 |
|
主軸最高轉速 |
rmp |
24000/30000 |
|
主軸馬達功率 |
kw |
5.5/7.5 |
|
XYZ軸馬達功率 |
kw |
0.85(Z軸帶剎車) |
|
定位精度 |
mm |
±0.005/300 |
|
重復定位精度 |
mm |
±0.003 |
|
三軸最高位移速度 |
m/min |
12 |
|
最大切削進給率 |
m/min |
8 |
|
主軸冷卻 |
|
油冷 |
|
機械重量 |
kgs |
3500 |
|
電源需求 |
KVA |
8 |
|
氣壓要求 |
kgf/cm2 |
≥6 |
|
占地面積(長×寬) |
mm |
1780×2300 |
|

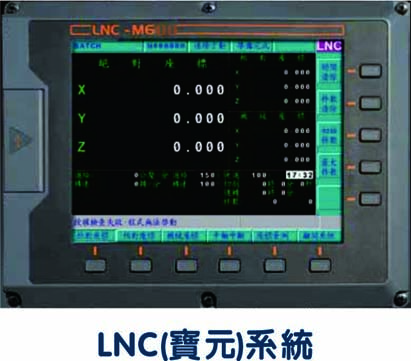

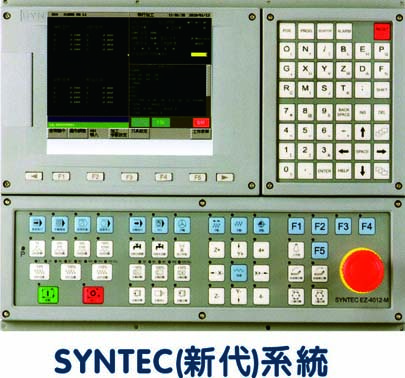

控制系統 |
|
臺灣寶元/新代 |
注: 1.本公司對產品規格、設計、均不斷改進，上述規格若有改變，恕不另行通知。
2.1290B、1310B、1613B、1813B機型可加裝伺服機械主軸成為小型龍門加工中心。
3.表格所列主軸規格、主軸功率、主軸轉速不都是標配，客戶可根據具體需求而選擇。
數控系統功能介紹：
便捷的圖形對話方式
全中文，圖形化操作界面，加工軌跡圖形化自動跟蹤顯示，操作人性化，穩定度高。
模塊化設計
采用模塊化設計，提供高性能高精度運動控制，可網絡遠程監控和診斷，利用區域網絡可讓每臺機器共享加工程序
人機界面兼容性高
PIV級高速處理器，可以兼容任意CAM軟件生成的G代碼快速傳輸功能
USB界面、PS232界面、網絡界面，傳輸速度快又安全，保證了資料和程式傳送的暢通無阻
升級便利
構裝上具有良好的彈性和升級空間，兼顧安裝和升級維護之便利性
標準配置
| FC30高級米漢納鑄鐵床身 |
日本安川/三洋伺服馬達 |
| 臺灣銀泰/上銀C3級滾珠絲桿 |
臺灣上銀/銀泰精密直線導軌 |
| 德國R+W聯軸器 |
臺灣BNS行程限位開關 |
| 丹麥格蘭富切削抽油馬達 |
進口可移動手脈 |
| 機身全罩鈑金 |
LED工作燈及三色警示燈 |
| 主軸專用油冷機 |
臺灣
|
服務與培訓
服務承諾
· 一、機床到貨后免費負責安裝調試；
· 二、正常使用下機床保修壹年，消耗品除外；機床終身跟蹤服務；
· 三、配件長期有償優惠供應；
· 四、售后服務:
1 設備出現故障后，用戶可以來電聯系解決，若無法通過電話解決，公司在有服務點的地區24小時內到達現場，在無服務點的地區48-72小時內到達現場，為客戶排除故障；
2 保修期內，除人為因素損壞外，公司提供免費提供維修服務，易損件、耗材費用由客戶承擔；
3 保修期后服務只收配件費和人工成本費。
