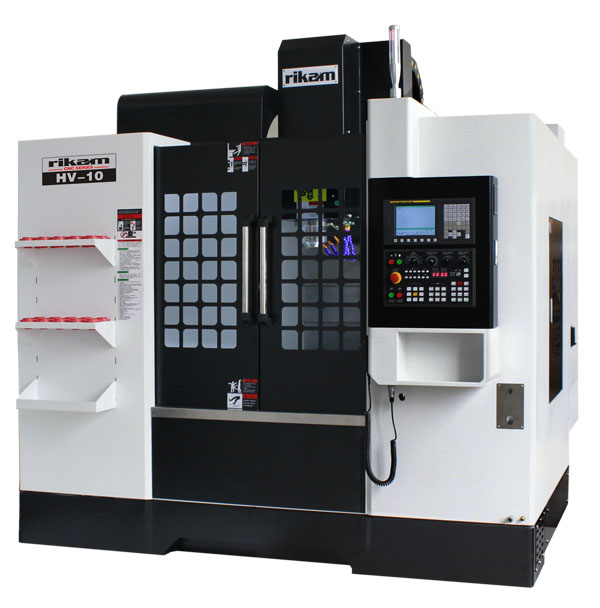

HV-10主要技術參數
|
項目 |
單位 |
HV-10 |
|
X/Y/Z三軸行程 |
mm |
800×500×550 |
|
主軸鼻端至工作臺面的距離 |
mm |
120-670 |
|
主軸中心至立柱滑軌面距離 |
mm |
|
|
工作臺尺寸 |
mm |
900×450 |
|
最大負荷 |
kg |
450 |
|
T型槽(槽數×尺寸×間距) |
|
3×14T×125 |
|
定位精度 |
mm |
±0.005/300 |
|
重復定位精度 |
mm |
±0.003 |
|
主軸轉速(標準) |
rmp |
10000 |
|
主軸轉速(特殊) |
|
12000-15000 |
|
主軸馬達功率 |
kw |
5.5kw/11kw |
|
主軸孔錐度 |
|
BT40（φ140） |
|
XYZ軸馬達功率 |
kw |
2/2/3 |
|
XY軸快速位移 |
m/min |
36/36 |
|
Z軸快速位移 |
m/min |
36 |
|
切削進給率 |
m/min |
1-12 |
|
刀庫容量 |
pcs |
20/24 |
|
自動換刀形式 |
|
刀臂式 |
|
最大刀具長度 |
mm |
300 |
|
最大刀具直徑（相鄰刀/鄰空） |
mm |
80/150 |
|
最大刀具重量 |
kgs |
7 |
|
機械重量 |
kgs |
6200 |
|
電源需求 |
KVA |
20 |
|
氣壓要求 |
bar |
6-7 |
|
切削液 |
|
切削液/切削油 |
|
占地面積(長×寬×高) |
mm |
2950×2780×2850 |
|
控制系統 |
|
日本三菱/發那科/西門子 |
注：1.本公司對產品規格、設計均不斷改進，上述規格若有改變，恕不另行通知。
2.此表中標明的X/Y/Z軸馬達功率均為三菱系統三菱馬達功率，其他系統三軸馬達功率或有不同。

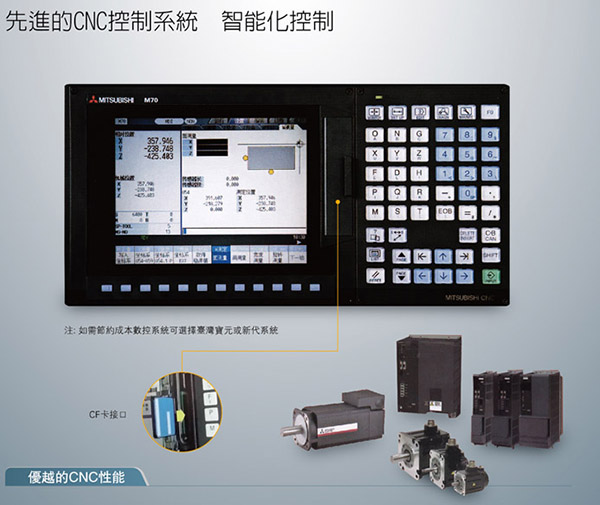

優越的CNC性能
加工程序容量標配為500KB{1.280m}，大幅提高了存儲容量。
處理能力：TypeA：33.7k程序段/分 TypeB:16.8K程序段/分。
內置PLC功能:搭載高速PLC處理器，實現基本命令性能0.01um秒/步，最多可登錄20個文件的PLC程序，根據優先順序執行PLC程序。1個工程文件可包含多個程序。
納米控制:實現了最小控制單位為1納米，減少了速度指令的變動，提高插補運算精度。
OMR-DD控制（高速同期攻絲）：主軸與伺服控制搭載誤差的高速補償功能，可實現高精度的攻絲加工。
高速加工模式:通過預讀多個程序段，最高能以33.7k程序段/分執行高速加工。
高精度控制功能：在直線與直線連接的轉角處執行修正，改善圓弧動作，按照指令執行軌跡進行插補控制;通過圓弧動作時產生的指令降低向內側的誤差，使形狀軌跡控制更接近指令值。
主軸控制的位置控制：伺服控制實現的高指令跟蹤特性（高增益II)將擴展到主軸，可縮短加工時間、實現高精度。
數據備份功能：可定期將所有NC數據備份到顯示器正面的存儲卡。在發生故障后恢復數據時使用。
攻絲回退：在攻絲加工中，由于緊急停止或停電導致加工中斷時，再啟動后也能夠執行工件自動退刀的動作。
程序再啟動功能：因刀具破損或停電等導致加工程序在執行過程中中斷時，能夠自動搜索停止前執行的程序段，并從中斷前的程序段開始運行程序的功能。
